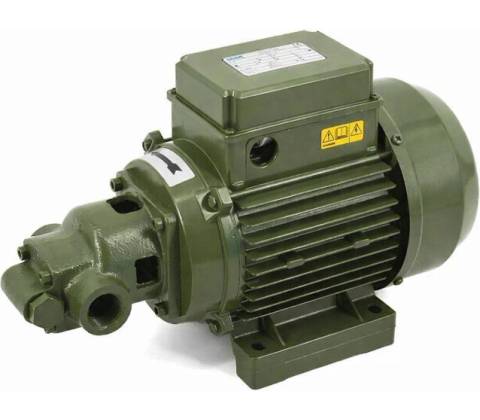

Saer CFP 400 V

.siwa-product-final{

• -green:#3f8f4d;
• -green-dark:#214c31;
• -green-soft:#eef6f0;
• -text:#29382f;
• -muted:#6d7d72;
• -line:#e1e8e3;

• width:100%;
• margin:0;
• font-family:-apple-system,BlinkMacSystemFont,"Segoe UI",Roboto,Arial,sans-serif;
• color:var(--text);
• line-height:1.6;

} .siwa-product-final *{ box-sizing:border-box; } .siwa-product-final h1, .siwa-product-final h2, .siwa-product-final h3, .siwa-product-final p{ margin-top:0; } /* =========================================================

ÚVOD ========================================================= */ .siwa-pf-intro{

• display:block;
• padding:25px 0 38px;
• border-bottom:1px solid var(--line);

} .siwa-pf-intro h1{

• max-width:980px;
• margin:0 0 15px;
• color:var(--green-dark);
• font-size:39px;
• line-height:1.08;
• letter-spacing:-.025em;
• font-weight:800;

} .siwa-pf-intro h1 span{ color:var(--green); } .siwa-pf-intro p{

• max-width:940px;
• margin:0;
• color:var(--muted);
• font-size:15px;

} /* =========================================================

BENEFITY ========================================================= */ .siwa-pf-benefits{

• display:flex;
• flex-wrap:wrap;
• gap:10px 28px;
• padding:21px 0;
• margin-bottom:62px;

} .siwa-pf-benefit{

• position:relative;
• padding-left:17px;
• color:#536659;
• font-size:14px;
• font-weight:600;

}

• .siwa-pf-benefit:before{
• content:"";
• position:absolute;
• left:0;
• top:9px;
• width:6px;
• height:6px;
• border-radius:50%;
• background:var(--green);

} /* =========================================================

SEKCIE ========================================================= */ .siwa-pf-section{ margin:0 0 76px; } .siwa-pf-heading{

• display:grid;
• grid-template-columns:145px minmax(0,1fr);
• gap:35px;
• margin-bottom:31px;

} .siwa-pf-heading-label{

• padding-top:5px;
• color:var(--green);
• font-size:12px;
• font-weight:800;
• letter-spacing:.08em;
• text-transform:uppercase;

} .siwa-pf-heading h2{

• margin:0 0 9px;
• color:var(--green-dark);
• font-size:29px;
• line-height:1.18;
• letter-spacing:-.015em;
• font-weight:800;

} .siwa-pf-heading p{

• max-width:920px;
• margin:0;
• color:var(--muted);
• font-size:15px;

} /* =========================================================

POUŽITIE ========================================================= */ .siwa-pf-applications{

• display:grid;
• grid-template-columns:repeat(2,minmax(0,1fr));
• column-gap:65px;
• border-top:1px solid var(--line);

} .siwa-pf-application{

• display:grid;
• grid-template-columns:155px minmax(0,1fr);
• gap:18px;
• padding:22px 0;
• border-bottom:1px solid var(--line);

} .siwa-pf-application strong{

• color:var(--green-dark);
• font-size:14px;
• font-weight:750;

} .siwa-pf-application p{

• margin:0;
• color:var(--muted);
• font-size:14px;

} /* =========================================================

HLAVNÉ OZNÁMENIE ========================================================= */ .siwa-pf-message{

• display:grid;
• grid-template-columns:270px minmax(0,1fr);
• gap:42px;
• align-items:center;
• margin:68px 0;
• padding:29px 34px;
• background:var(--green-dark);

} .siwa-pf-message strong{

• color:#fff;
• font-size:19px;
• line-height:1.3;
• font-weight:750;

} .siwa-pf-message p{

• margin:0;
• color:#dce9df;
• font-size:14px;

} /* =========================================================

KONŠTRUKCIA ========================================================= */ .siwa-pf-construction{ width:100%; } /* =========================================================

VEĽKÝ ROZPAD ========================================================= */ .siwa-pf-image{

• width:100%;
• display:flex;
• align-items:center;
• justify-content:center;
• margin:8px 0 48px;
• padding:10px 0 20px;

} .siwa-pf-image picture{

• display:block;
• width:100%;

} .siwa-pf-image img{

• display:block;
• width:100%;
• max-width:1200px;
• height:auto;
• margin:0 auto;
• object-fit:contain;

} /* =========================================================

DIELY POD ROZPADOM ========================================================= */ .siwa-pf-parts-title{

• margin:0 0 18px;
• color:var(--green-dark);
• font-size:21px;
• line-height:1.25;
• font-weight:800;

} .siwa-pf-parts{

• display:grid;
• grid-template-columns:repeat(2,minmax(0,1fr));
• column-gap:60px;
• border-top:1px solid var(--line);

} .siwa-pf-part{

• display:grid;
• grid-template-columns:46px 195px minmax(0,1fr);
• gap:14px;
• align-items:start;
• padding:16px 0;
• border-bottom:1px solid var(--line);

} .siwa-pf-part-num{

• color:var(--green);
• font-size:12px;
• font-weight:800;

} .siwa-pf-part strong{

• color:var(--green-dark);
• font-size:13px;
• font-weight:750;

} .siwa-pf-part span{

• color:var(--muted);
• font-size:13px;

} /* =========================================================

BY-PASS ========================================================= */ .siwa-pf-bypass{

• margin-top:48px;
• padding:28px 32px;
• background:var(--green-soft);

} .siwa-pf-bypass-title{

• margin:0 0 18px;
• color:var(--green-dark);
• font-size:20px;
• line-height:1.25;
• font-weight:800;

} .siwa-pf-bypass-grid{

• display:grid;
• grid-template-columns:repeat(2,minmax(0,1fr));
• column-gap:45px;
• border-top:1px solid #d8e5da;

} .siwa-pf-bypass-row{

• display:grid;
• grid-template-columns:minmax(0,1fr) 150px;
• gap:20px;
• padding:14px 0;
• border-bottom:1px solid #d8e5da;

} .siwa-pf-bypass-row strong{

• color:var(--green-dark);
• font-size:13px;

} .siwa-pf-bypass-row span{

• color:var(--muted);
• font-size:13px;
• text-align:right;

} /* =========================================================

ODPORÚČANIE ========================================================= */ .siwa-pf-info{

• display:grid;
• grid-template-columns:220px minmax(0,1fr);
• gap:35px;
• align-items:center;
• margin-top:48px;
• padding:27px 32px;
• background:var(--green-soft);

} .siwa-pf-info strong{

• color:var(--green-dark);
• font-size:17px;
• line-height:1.3;
• font-weight:800;

} .siwa-pf-info p{

• margin:0;
• color:#5f7465;
• font-size:14px;

} /* =========================================================

RESPONSIVE ========================================================= */ @media(max-width:1000px){ .siwa-pf-parts{ grid-template-columns:1fr; } .siwa-pf-image img{ max-width:100%; } } @media(max-width:760px){ .siwa-pf-intro h1{ font-size:32px; } .siwa-pf-heading{

• grid-template-columns:1fr;
• gap:4px;

} .siwa-pf-applications{ grid-template-columns:1fr; } .siwa-pf-application{

• grid-template-columns:1fr;
• gap:4px;

} .siwa-pf-message, .siwa-pf-info{

• grid-template-columns:1fr;
• gap:8px;

} .siwa-pf-part{

• grid-template-columns:38px minmax(0,1fr);
• gap:4px 12px;

} .siwa-pf-part strong, .siwa-pf-part span{ grid-column:2; } .siwa-pf-bypass-grid{ grid-template-columns:1fr; } } @media(max-width:480px){ .siwa-pf-intro h1{ font-size:27px; } .siwa-pf-benefits{ display:block; } .siwa-pf-benefit{ margin-bottom:9px; } .siwa-pf-image{ margin-bottom:30px; } .siwa-pf-bypass{ padding:24px 22px; } .siwa-pf-bypass-row{

• grid-template-columns:1fr;
• gap:2px;

} .siwa-pf-bypass-row span{ text-align:left; } }

Samonasávacie zubové čerpadlá pre oleje a viskózne kvapaliny

Rady SAER CF a CFP predstavujú robustné samonasávacie zubové čerpadlá určené na čerpanie olejov, mazív a ďalších viskóznych kvapalín bez pevných častíc.

Vďaka stabilnému prietoku, jednoduchej konštrukcii a vysokej spoľahlivosti sú vhodné pre priemyselné technológie, servisné prevádzky aj poľnohospodárske aplikácie.

Samonasávacia konštrukcia

Plynulý a stabilný prietok

Pre oleje a viskózne médiá

Robustné priemyselné vyhotovenie

Použitie

Na čerpanie olejov a technických kvapalín

Zubové čerpadlá CF a CFP sú vhodné pre aplikácie, kde je potrebné rovnomerne prepravovať kvapaliny s vyššou viskozitou bez pevných a abrazívnych častíc.

Mazacie oleje

Prečerpávanie hydraulických, prevodových a ďalších mazacích olejov.

Priemyselné kvapaliny

Čerpanie vhodných viskóznych médií bez pevných častíc.

Technológie

Integrácia do výrobných liniek, strojov a technologických zariadení.

Servis a poľnohospodárstvo

Manipulácia s technickými kvapalinami v dielňach a poľnohospodárskych prevádzkach.

Stabilný prietok aj pri viskóznych kvapalinách.

Princíp vonkajšieho ozubenia umožňuje plynulé a rovnomerné čerpanie médií s vyššou viskozitou.

Samonasávacia konštrukcia uľahčuje prevádzku a robustné vyhotovenie podporuje dlhodobú spoľahlivosť v technických aplikáciách.

Konštrukcia

Robustné vyhotovenie SAER CF / CFP

Hydraulická časť čerpadla využíva liatinové teleso, ozubené kolesá z bronzu a ocele a odolné konštrukčné materiály vhodné na dlhodobú prevádzku s olejmi a viskóznymi kvapalinami.

Rozpad a materiály 05

Teleso čerpadla

Liatina G20. 10

Matica

Pozinkovaná oceľ. 12

Ozubené koleso

Bronz CuSn10. 12A

Spojovacie ozubené koleso

Oceľ C40. 14

Tesnenie

Flexoid. 18

Prírubové veko

Liatina G20. 20

Ložisko

Priemyselné vyhotovenie. 22

Hriadeľ rotora

Oceľ C40. 23

Tesniaci krúžok

Oceľ C40. 25

Plášť motora

Hliník. 29

Kryt svorkovnice

Termoplastická živica. 30

Svorkovnica

Termoplastická živica. 31

Chladiaci ventilátor

Termoplastická živica. 35

Kryt ventilátora

Oceľ. 36

Kryt motora

Liatina G20. 40

Podporný krúžok

Mosadz. 52

Kondenzátor

Iba jednofázové vyhotovenie.

By-pass zostava 08 · By-pass zátka

Mosadz 09 · By-pass tesnenie

Hliník 42 · By-pass veko

Liatina G20 45 · By-pass pružina

Oceľ 54 · By-pass guľôčka

Oceľ

Správny návrh podľa čerpaného média

Čerpadlá SAER CF a CFP sú určené pre oleje a viskózne kvapaliny bez abrazívnych častíc.

Pri návrhu je dôležité zohľadniť viskozitu a teplotu média, požadovaný prietok a pracovný tlak systému.
