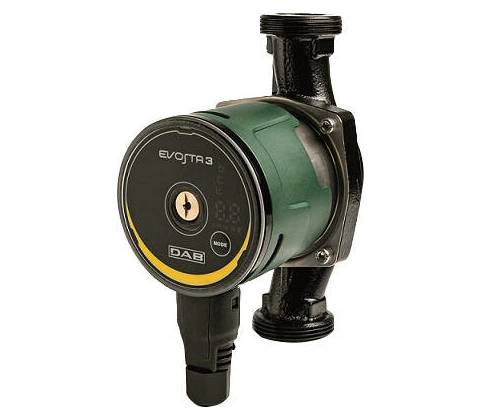

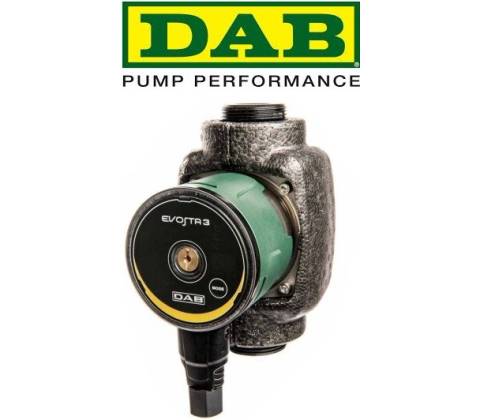

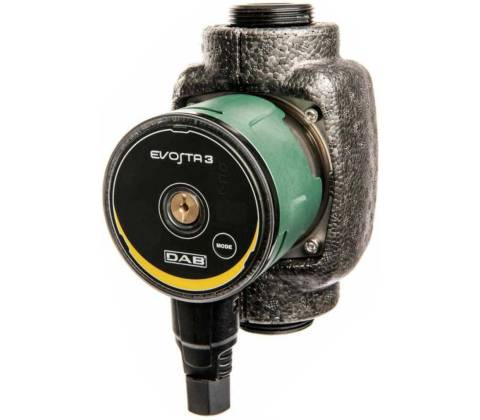

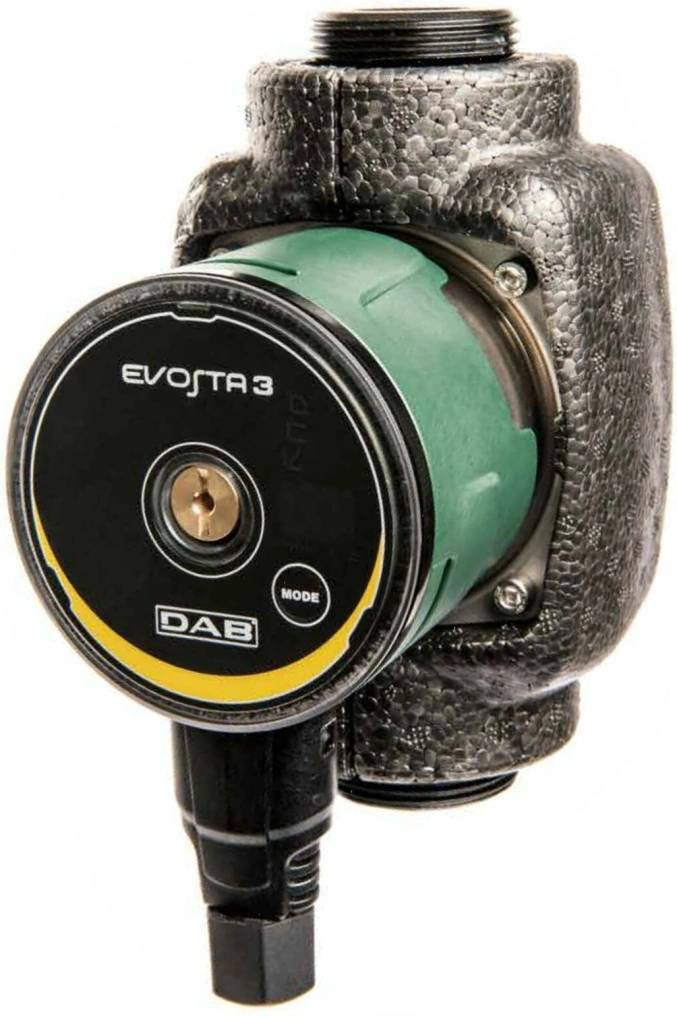

DAB EVOSTA3 80/180

POUŽITIE

Elektronické obehové čerpadlá s nízkou spotrebou energie určené pre cirkuláciu vody, vhodné pre všetky typy domových vykurovacích a klimatizačných systémov

VÝHODY

Moderná technológia synchrónneho motoru s permanentným magnetom a frekvenčným meničom, zaisťuje pri novej rade obehových čerpadiel EVOSTA3 vysokú účinnosť vo všetkých aplikáciách a prináša nemalé výhody v oblasti úspory energie. Z tohto dôvodu je nové obehové čerpadlo EVOSTA3 v súlade s Európskou smernicou 2009/125/ES Erp (predtým Eup) a je pripravené vyhovieť taktiež požiadavkám smernice 2015 Erp (EEI≤0,18). Obehové čerpadlo EVOSTA3 je vybavené elektronickým zariadením, ktoré zachytáva zmeny požadované systémom a podľa toho automaticky prispôsobuje výkon obehového čerpadla, aby bola zaistená optimálna účinnosť  a minimálna spotreba energie.

Elektronické obehové čerpadlo EVOSTA3 je taktiež ideálne ako náhrada za staré trojrýchlostné obehové čerpadlá, pretože má kompaktné rozmery. Naviac sa jedná o užívateľsky veľmi jednoduchý produkt, vďaka jedinému tlačidlu pre jednoduché nastavenie, odvzdušňovacej zátke používanej k odvzdušneniu systému a odblokovaniu hriadeľa motora. EVOSTA3 má automatické odvzdušnenie a displej zobrazujúci okamžitý prietok, okamžitú výtlačnú výšku a spotrebu energie vo wattoch.

KONŠTRUKCIA

Liatinové teleso s kataforéznym náterom a mokrobežným motorom. Opláštenie motora je z nerezovej ocele, obežné koleso z technopolyméru. Hriadeľ motora z keramiky a je uložený v grafitových ložiskách, ktoré sú mazané čerpanou kvapalinou. Opláštenie rotora a statora a uzatváracia príruba sú z nerez ocele. Oporný krúžok z keramiky. Tesniace krúžky z EPDM a odvzdušňovacia zátka z mosadze. Vďaka vnútornému krytiu motora čerpadlo nevyžaduje žiadnu formu prepäťovej ochrany.

KONTROLNÝ PANEL

Nastavenie čerpadiel EVOSTA3 je možné upraviť na ovládacom čelnom paneli čerpadla. Čerpadlá majú deväť nastavení, ktoré je možné zvoliť pomocou tlačidla MODE. Tri diódy na prístroji ukazujú aktuálne nastavenie.

EVOSTA3 má displej s nasledujúcimi údajmi:

• Zvolený prevádzkový režim
• Okamžitá spotreba energie
• Okamžitá výtlačná výška v m
• Okamžitý prietok v m3/h

• Prevádzkový rozsah: od 0,4 do 4,2 m3/h s výtlačnou výškou až do 8m
• Rozsah teploty kvapaliny: od -10 °C až do +110 °C
• Pracovný tlak: 10 bar (1000 kPa)
• Stupeň krytia: IPX5
• Trieda izolácie: F
• Inštalácia: s horizontálnou osou hriadeľa motora
• Štandardné napätie: jednofázové 1x230 V - 50/60 Hz
